Transfert d’une ligne de production

Assistance à la maîtrise d'ouvrage de l'APS au suivi de réalisation

Rôle de Dimensions 3 : Assistance à la maîtrise d'œuvre, études d'implantation et conception des infrastructures, de l'avant-projet au suivi de réalisation.

Objectif du projet : Transférer entre deux sites industriels (Allemagne vers France) une ligne de production de poudre chocolatée, en optimisant la récupération des équipements existants.

Phase avant-projet : Vérifier la faisabilité et définir la localisation sur le site de destination

• Modélisations sommaires des équipements existants suivant informations client, relevés de cotes, photos, etc…
• Implantations générales par rapport à plusieurs localisations potentielles

Phase projet : Finaliser les études & Mener les consultations entreprises

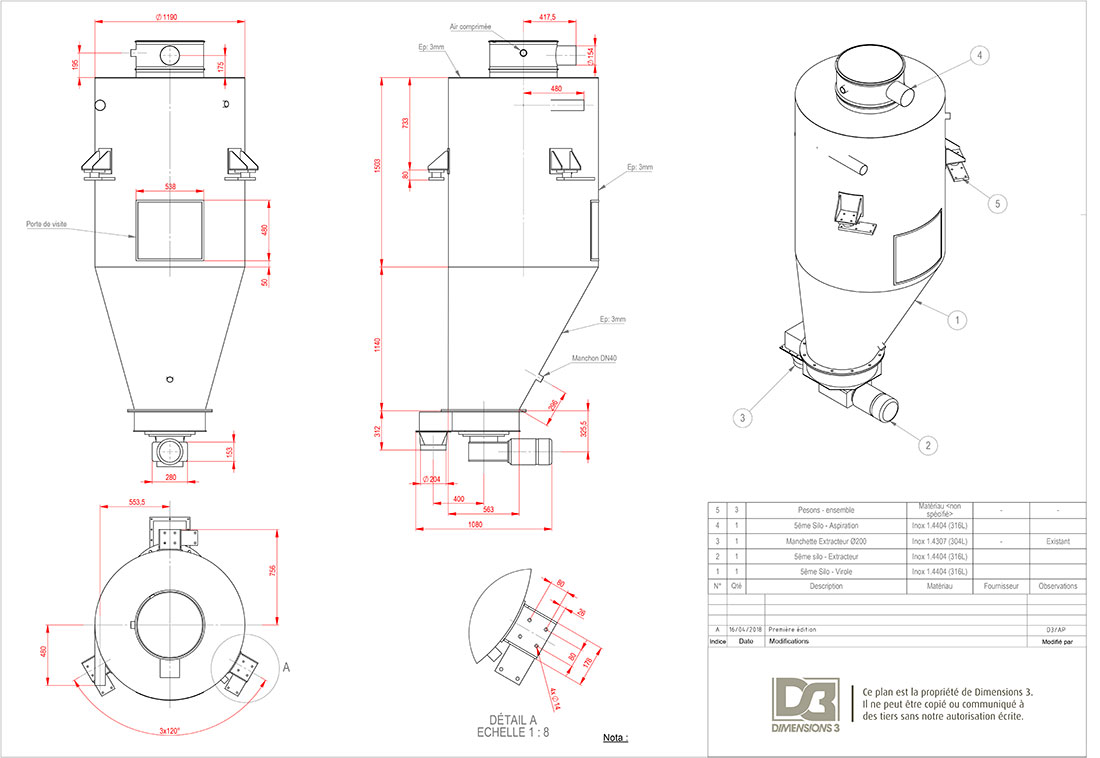

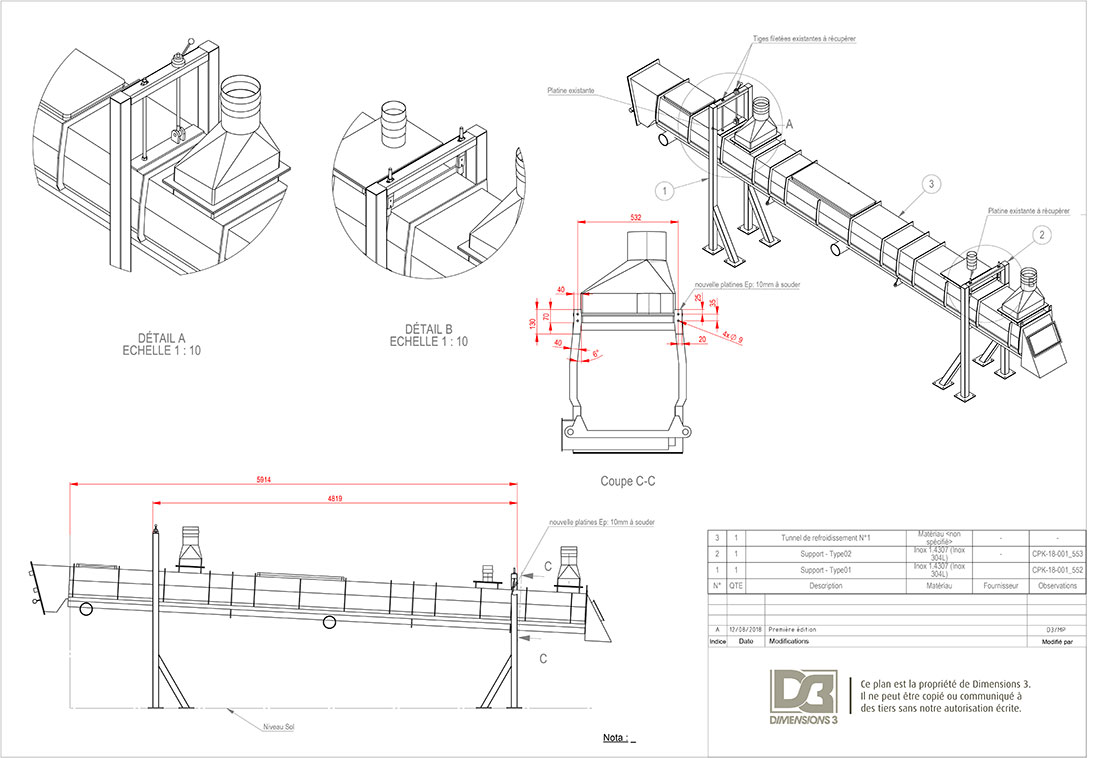

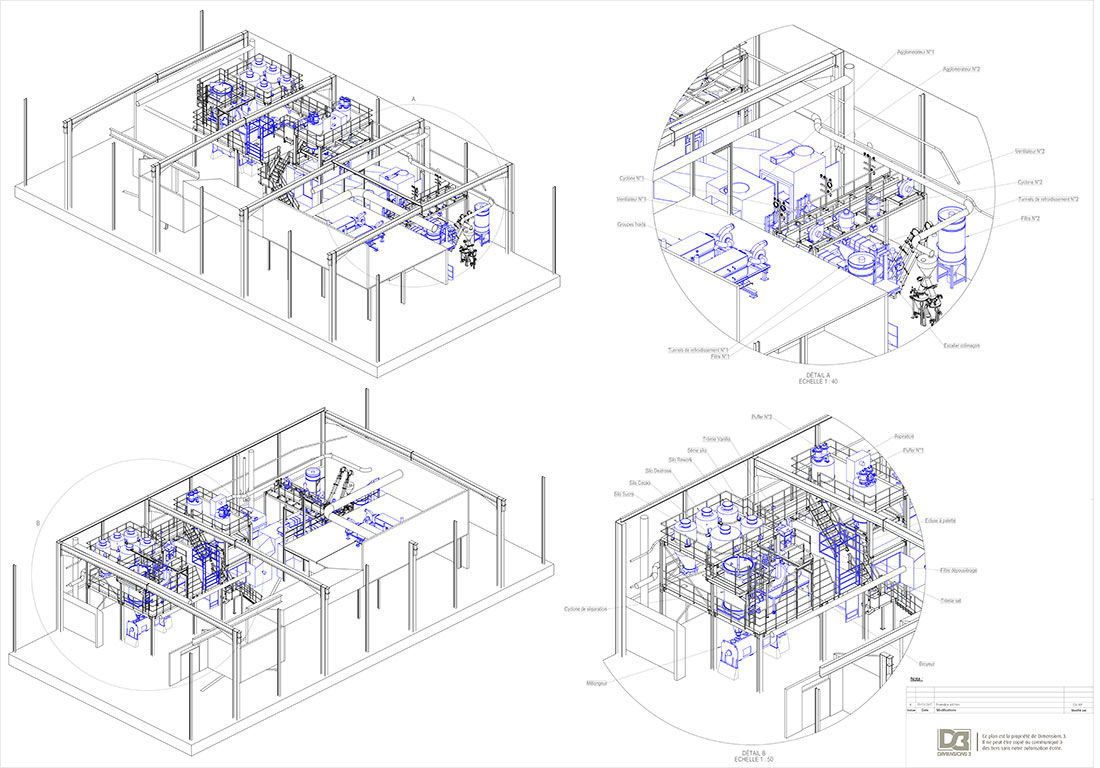

• Relevés de cotes & Modélisations des équipements existants récupérés

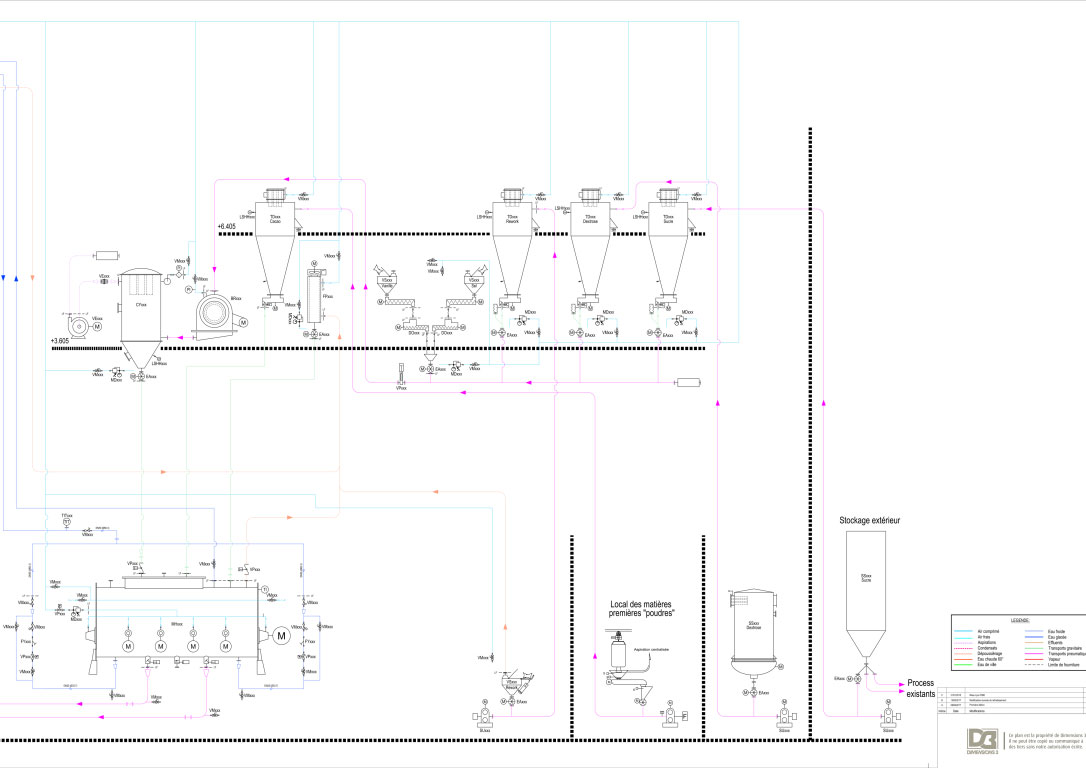

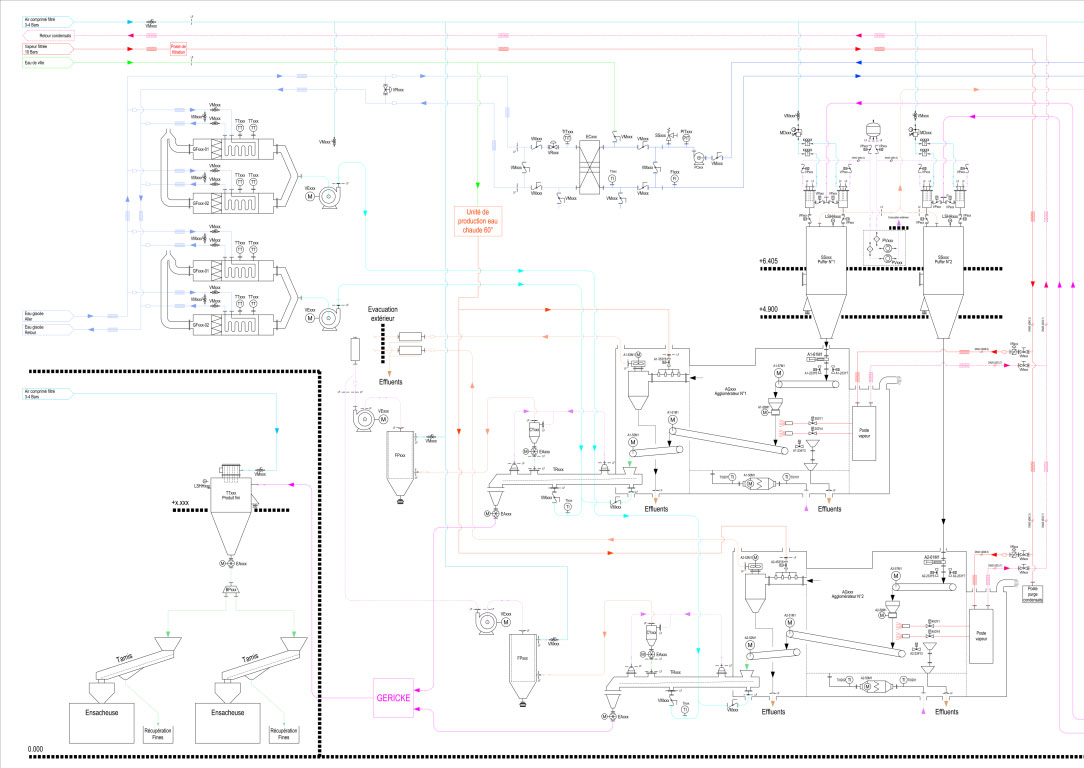

• Établissement d’un P&ID général de l’installation

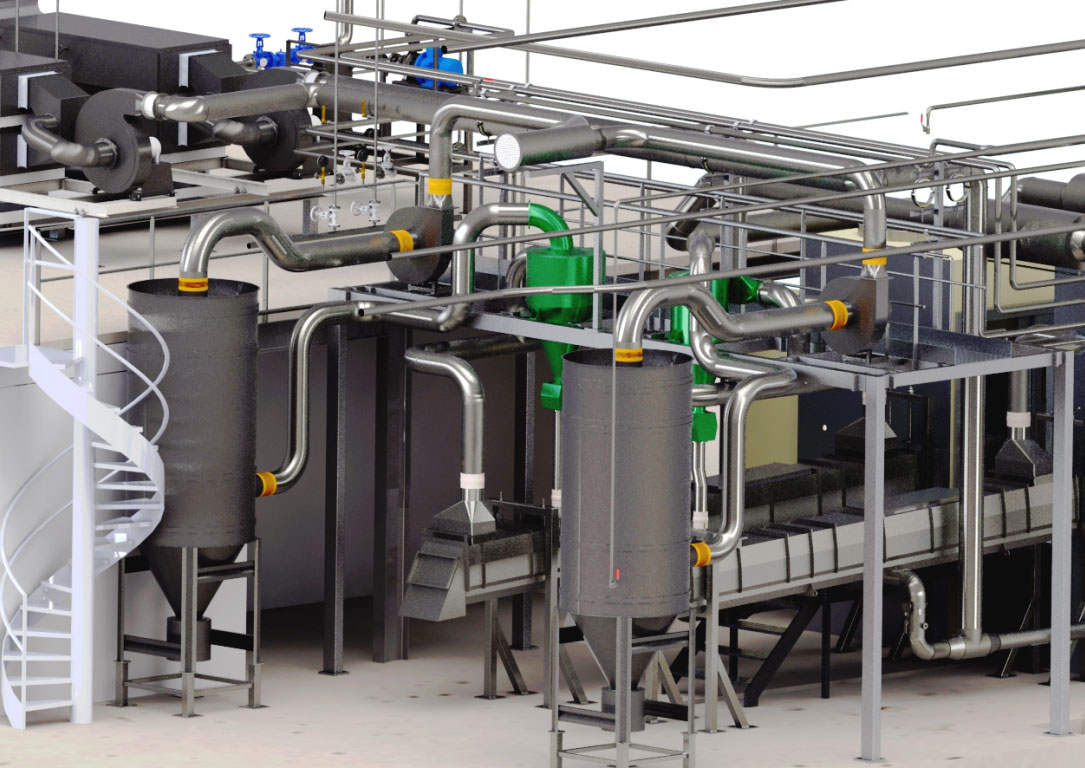

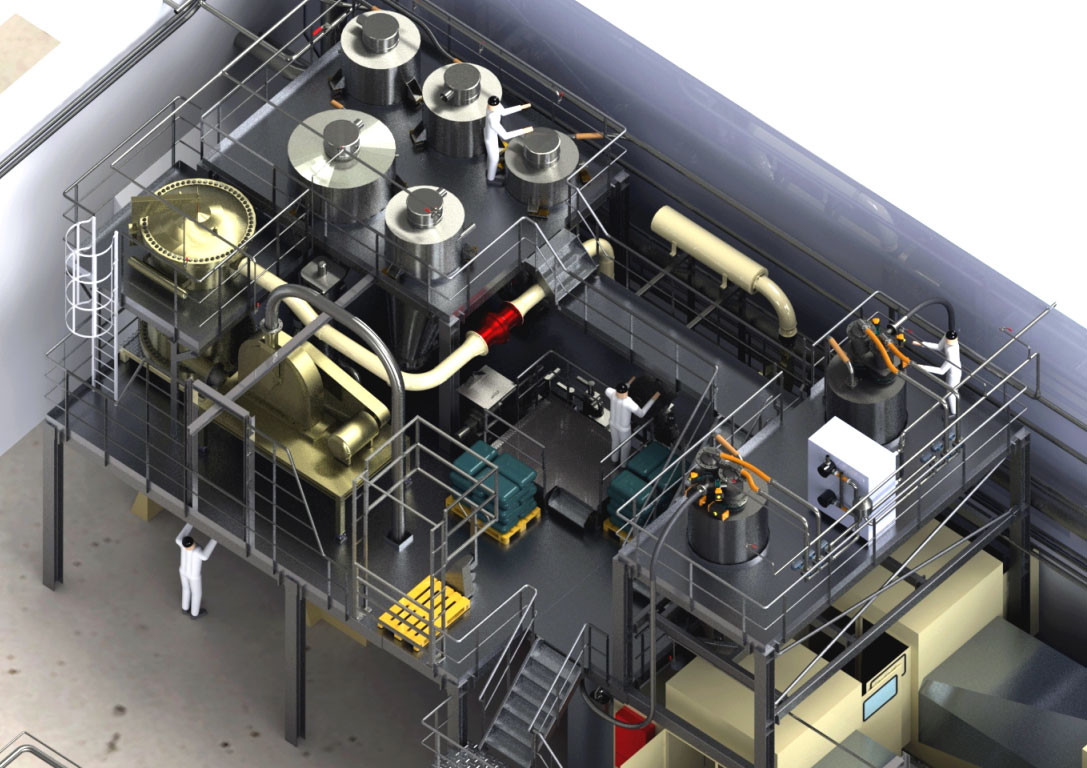

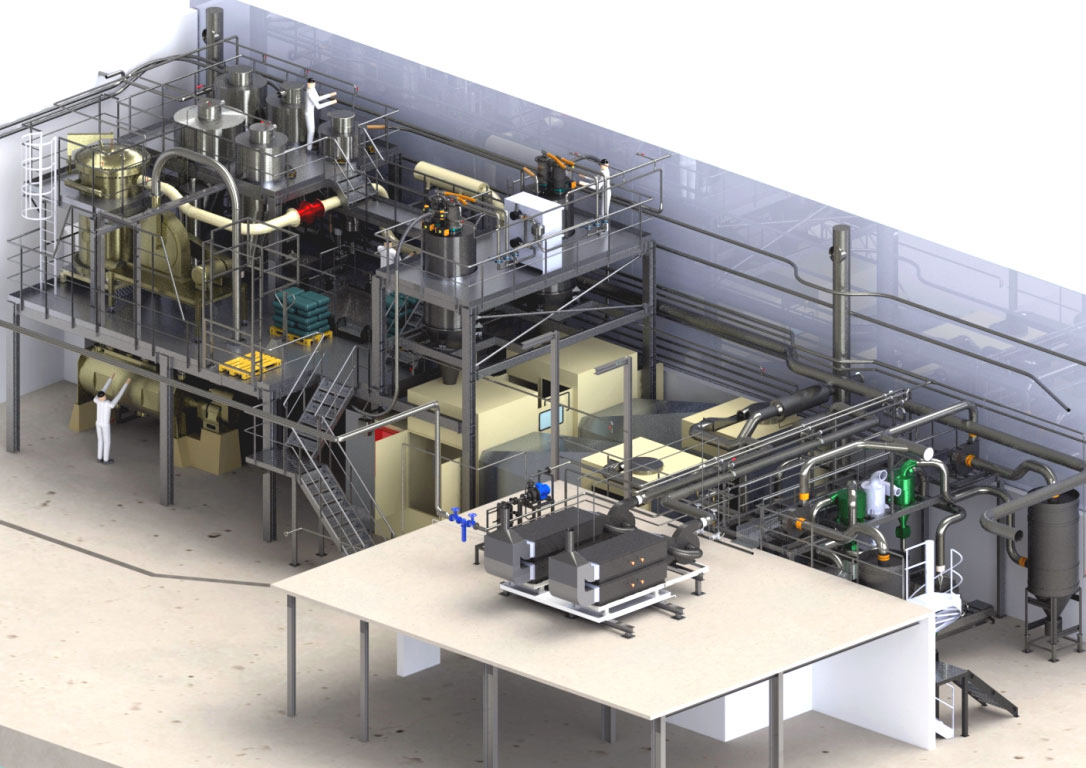

• Implantation ensemble équipements process => Définition des infrastructures nécessaires

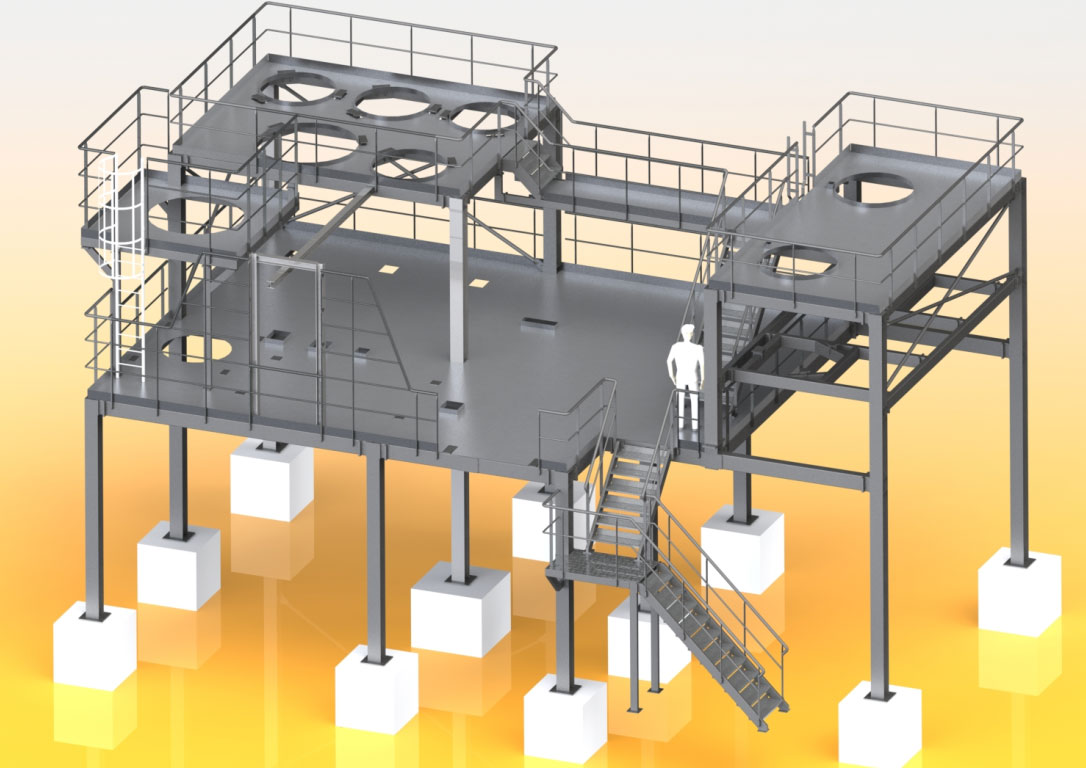

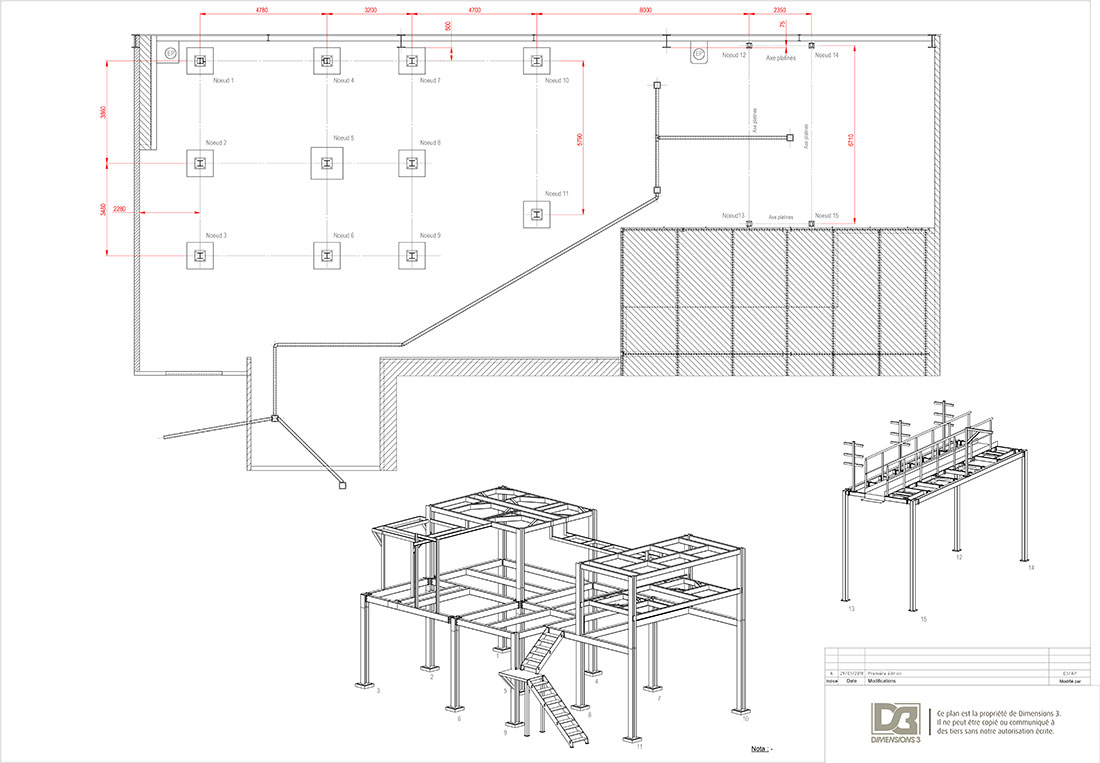

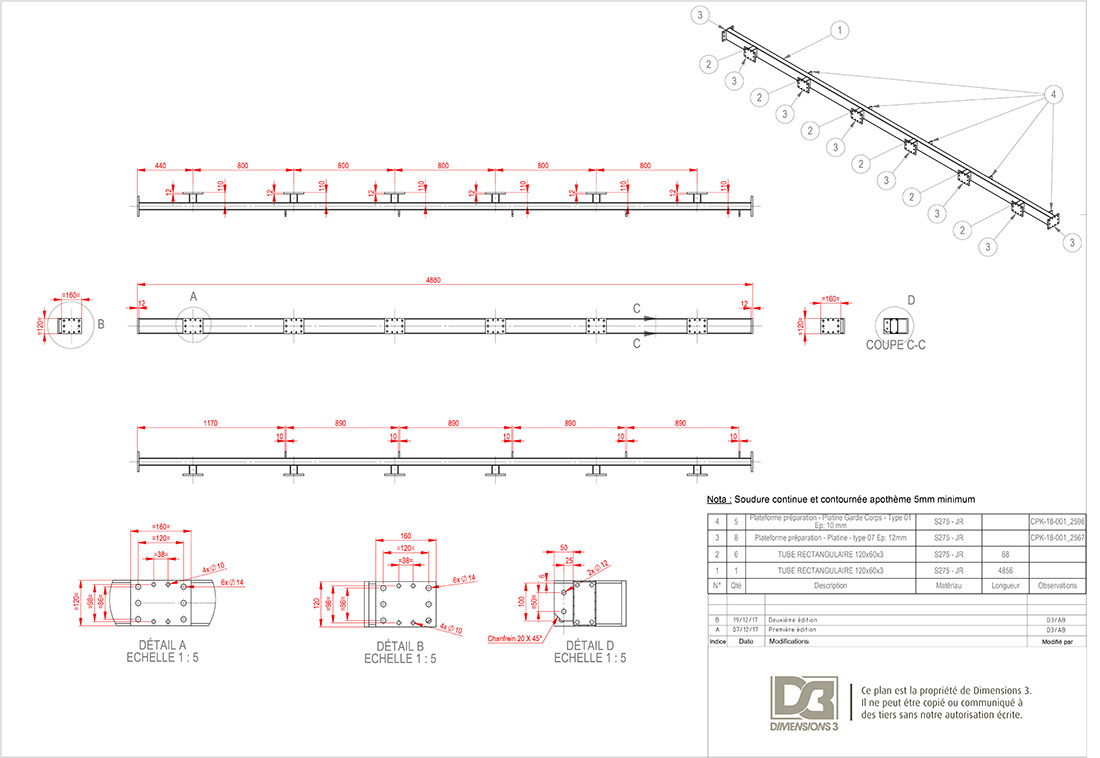

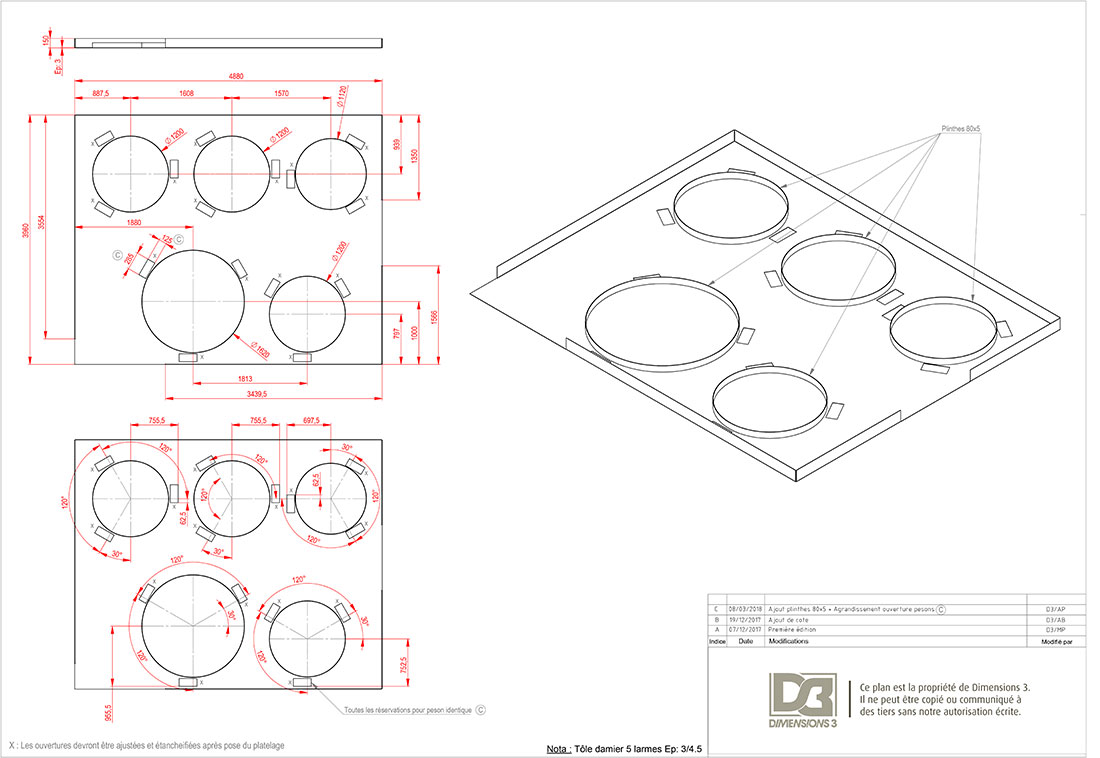

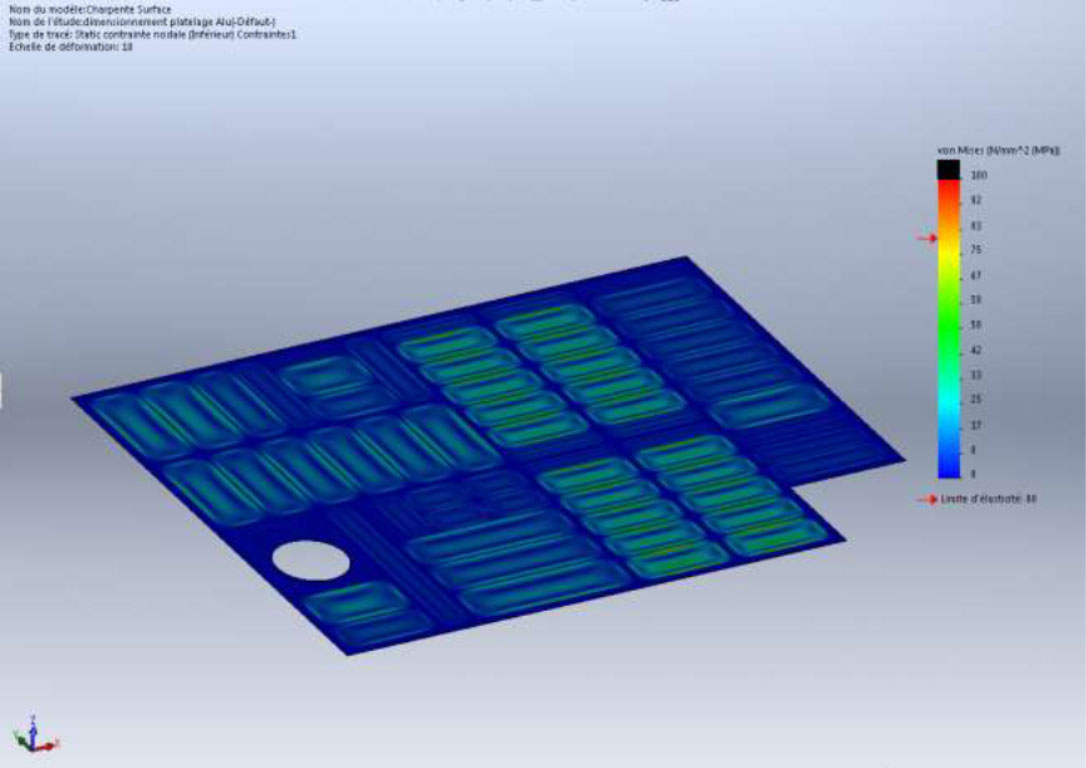

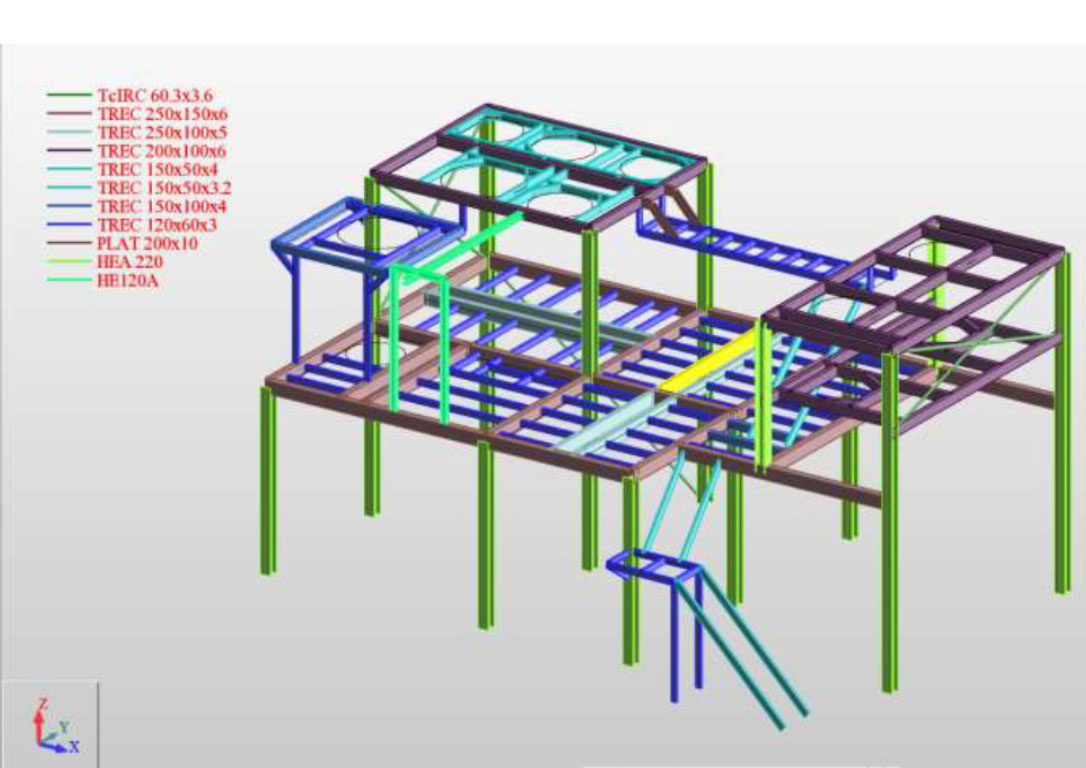

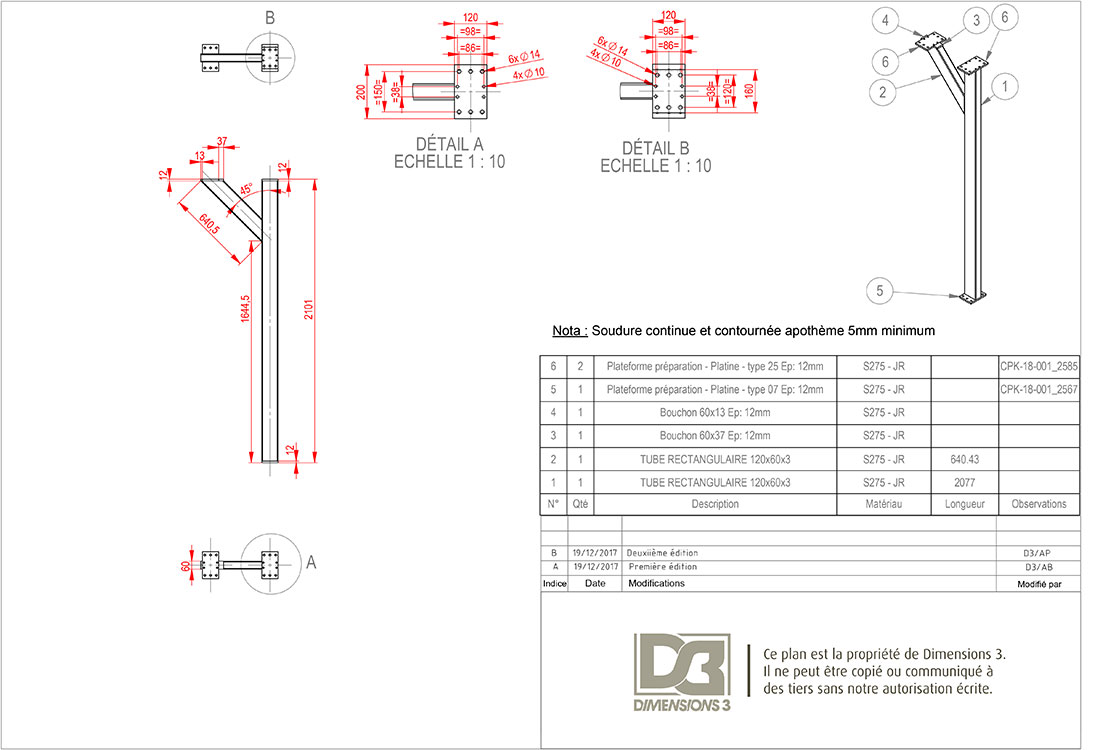

• Dimensionnements & Études de construction des plateformes supports

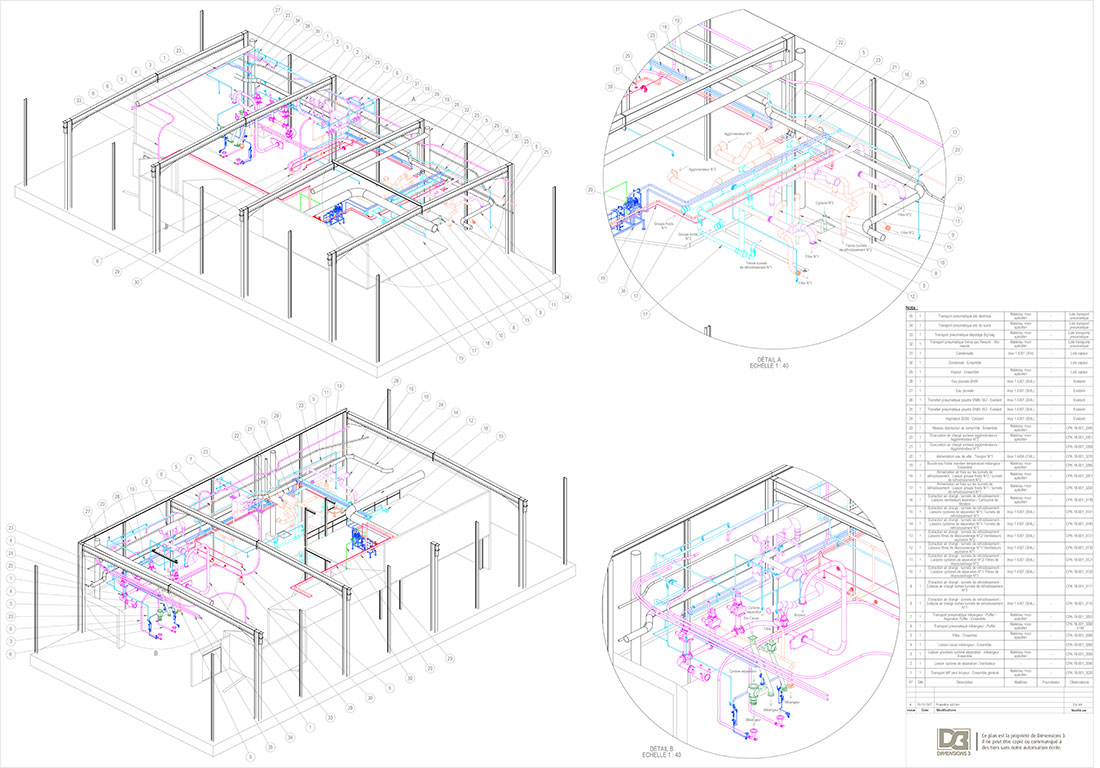

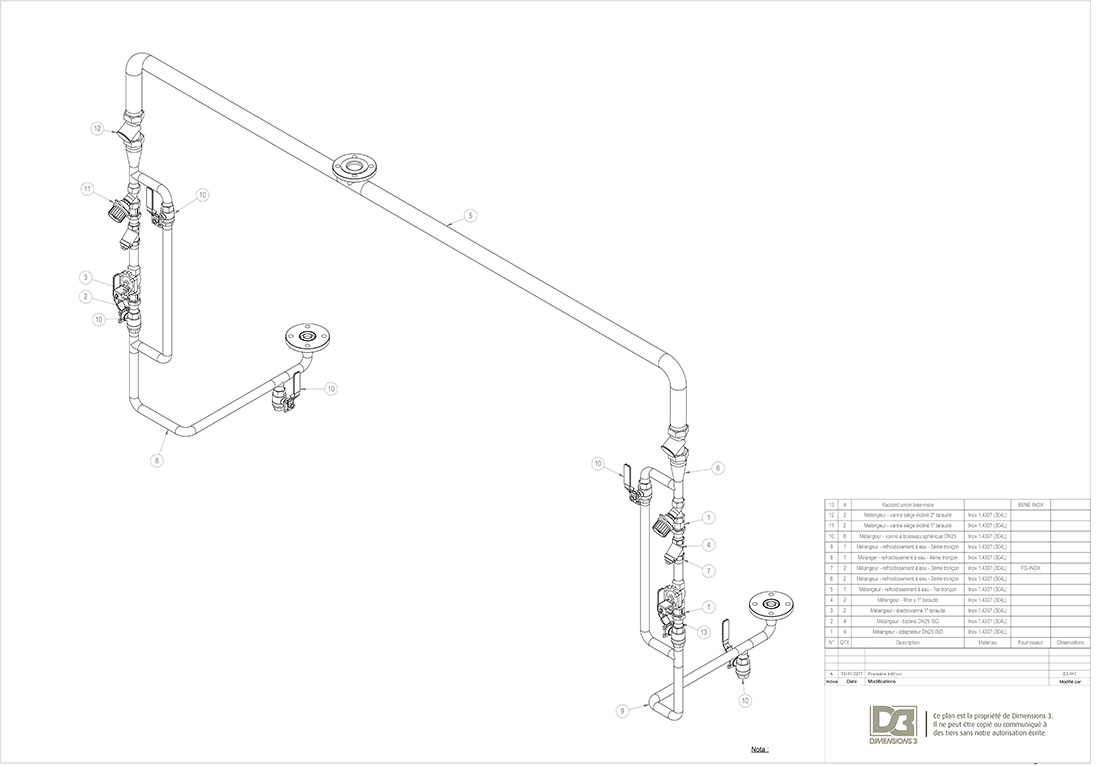

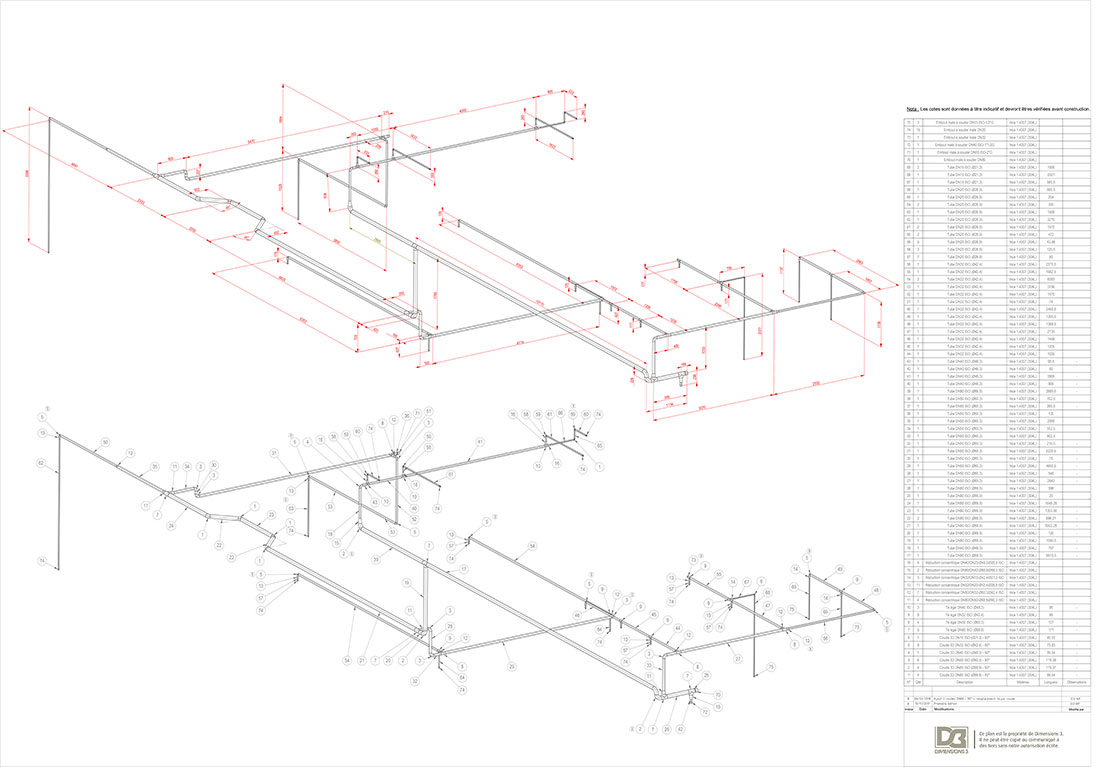

• Études de construction des réseaux de tuyauteries process et utilités
• Rédaction cahiers des charges structures/génie civil, tuyauteries & Serrureries
• Consultations entreprises & Analyse des offres
• Contrôles & Suivis des réalisations

Le principal niveau de difficulté rencontré dans le cadre de ce projet aura été le manque d’informations concernant l’installation existante, pas de P&ID décrivant le process, ni de plans d’implantation, au mieux quelques plans d’équipements ; il nous a donc fallu procéder à des relevés très complets de la ligne existante.
