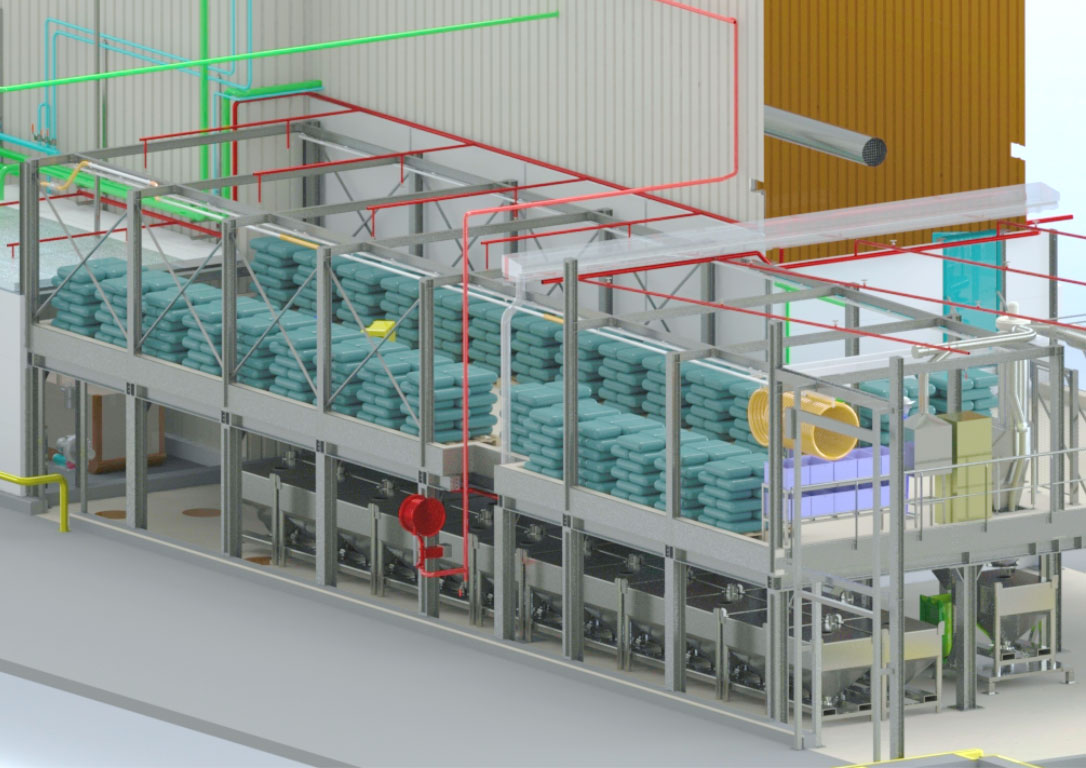

Construction d'un local de stockage

AMO, conception structure et implantation des équipements

Rôle de Dimensions 3 : Assistance à la maîtrise d'ouvrage, études d'implantation et conception de structures.

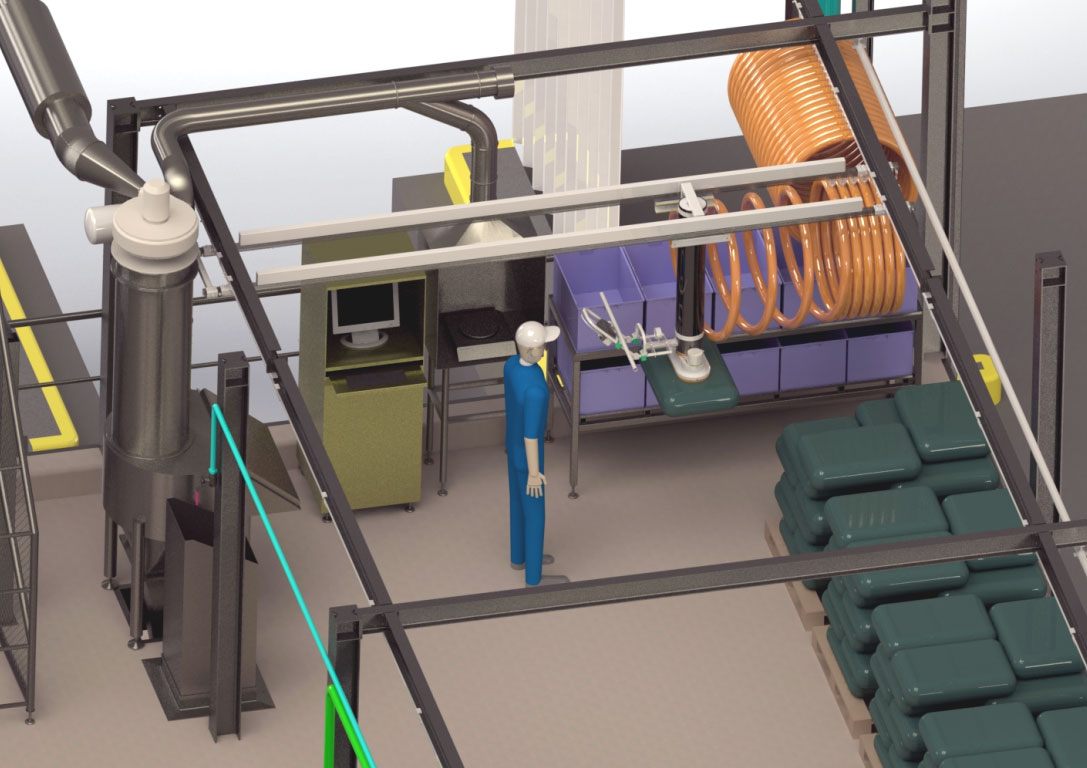

Objectif du projet : Définir et construire au sein de l'usine un nouveau local de stockage d'arômes en poudre permettant la mise en conformité environnementale (ATEX, hygrométrie, température…), la centralisation du stockage des matières premières et l'amélioration de l'ergonomie du poste de dosage.

Phase avant-projet : Identifier les solutions de stockage (Dynamique ou statique) suivant la capacité souhaitée et la localisation envisagée :

• Implantations générales divers scénarios
• Estimation coûts solutions

Phase projet : Finaliser les études & Mener les consultations entreprises :

• Relevés de cotes & Modélisations des équipements existants récupérés

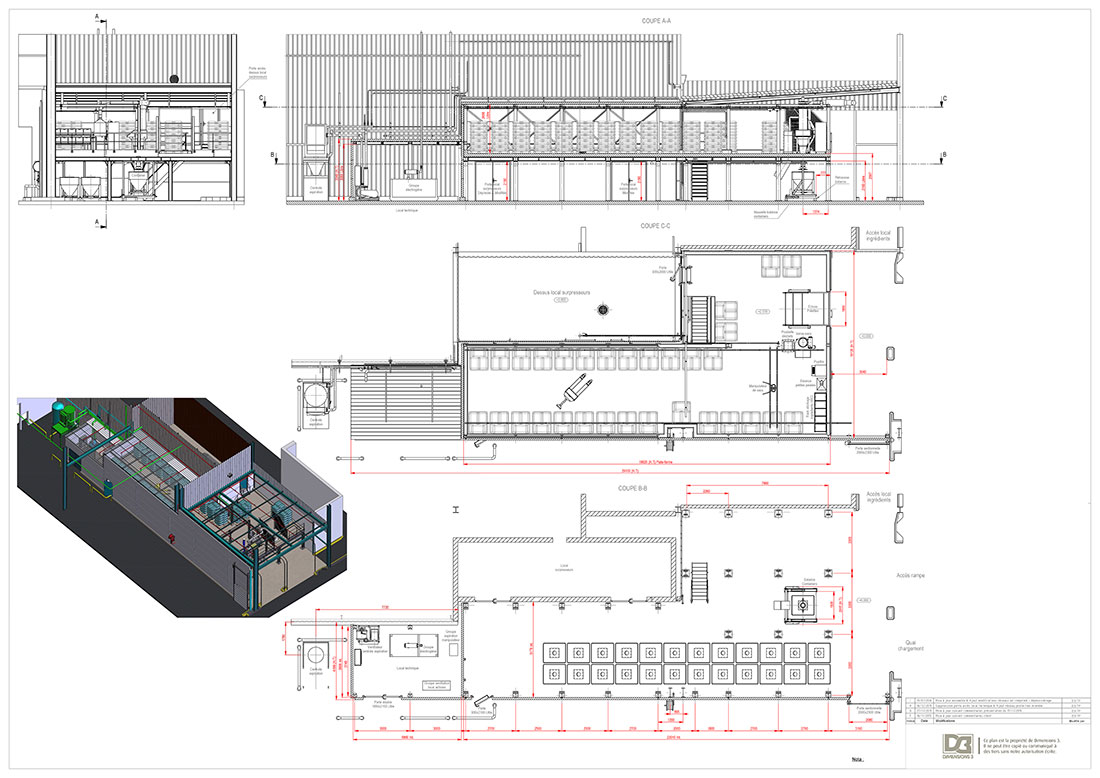

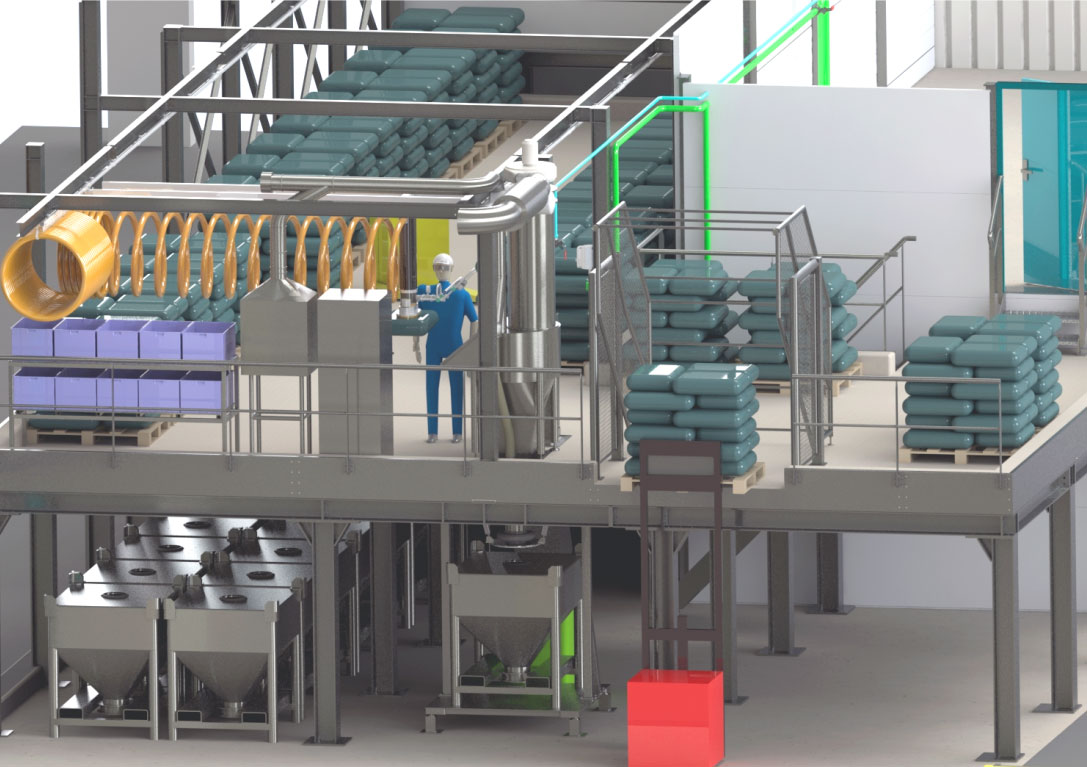

• Implantation ensemble équipements process => Définition des infrastructures nécessaires

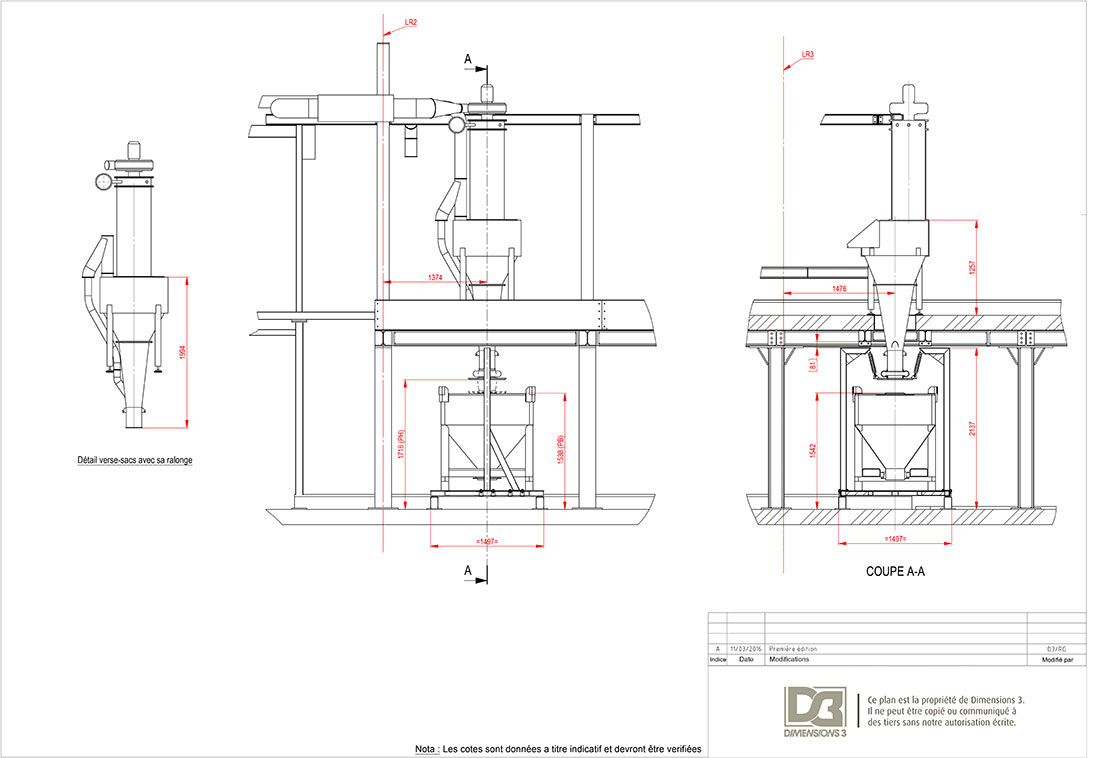

• Identification & Implantation manipulateur de sacs

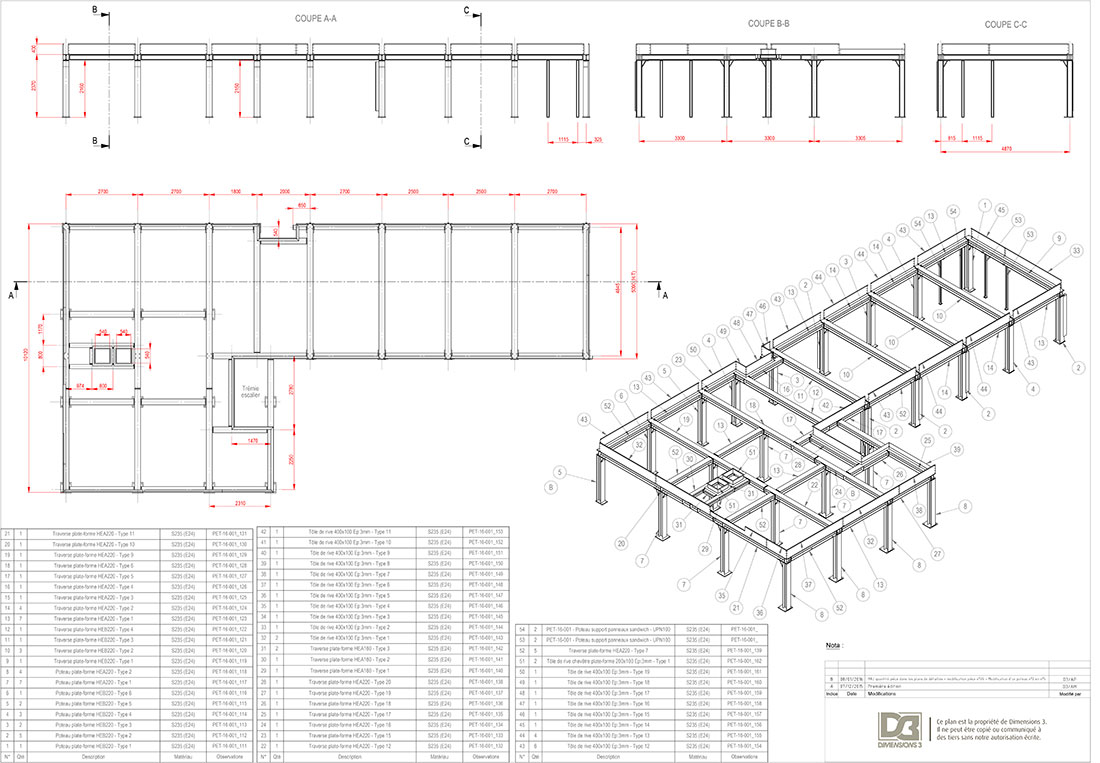

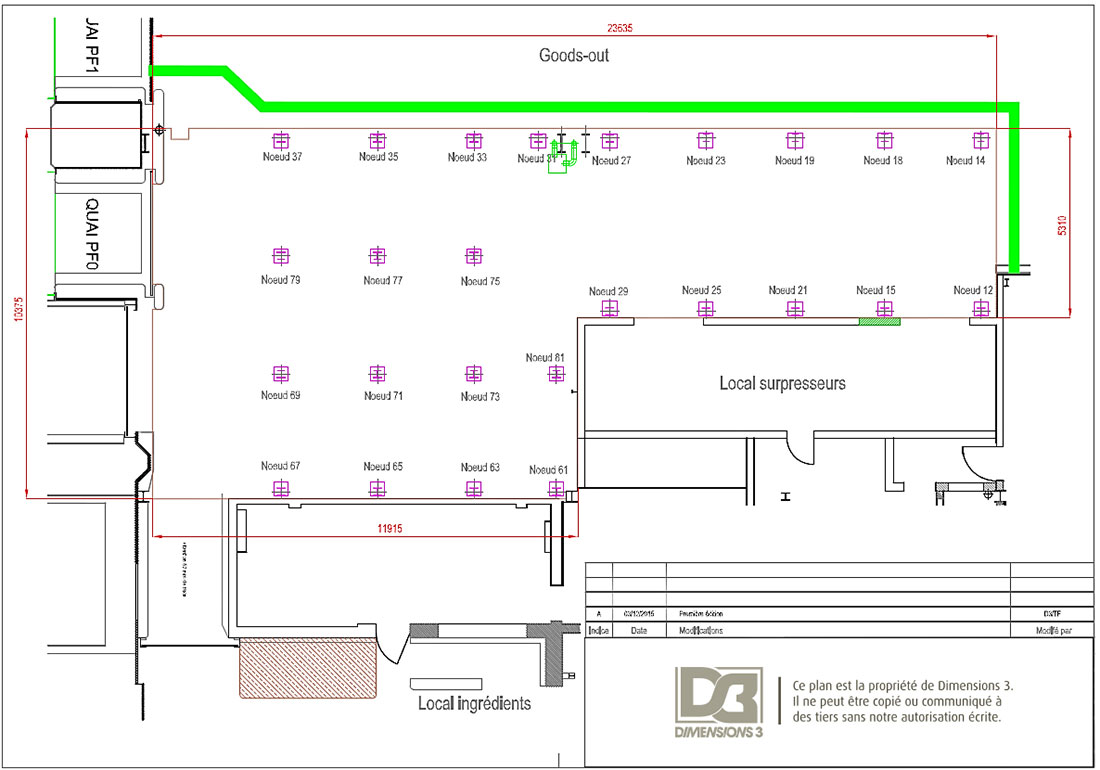

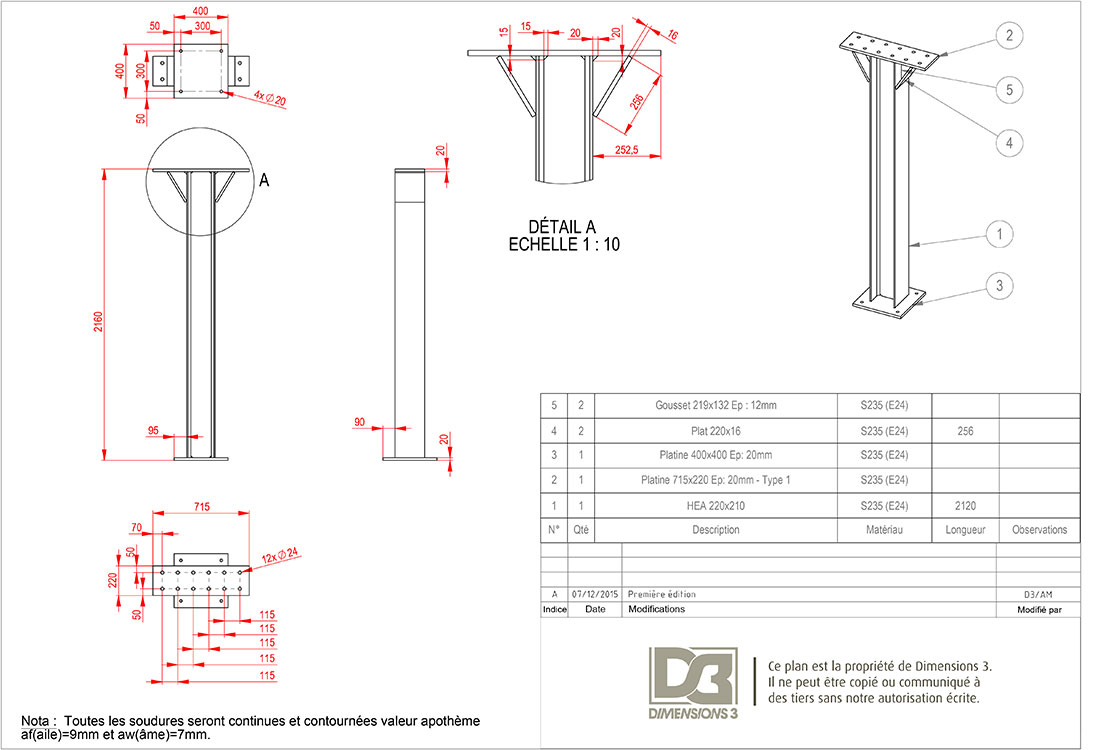

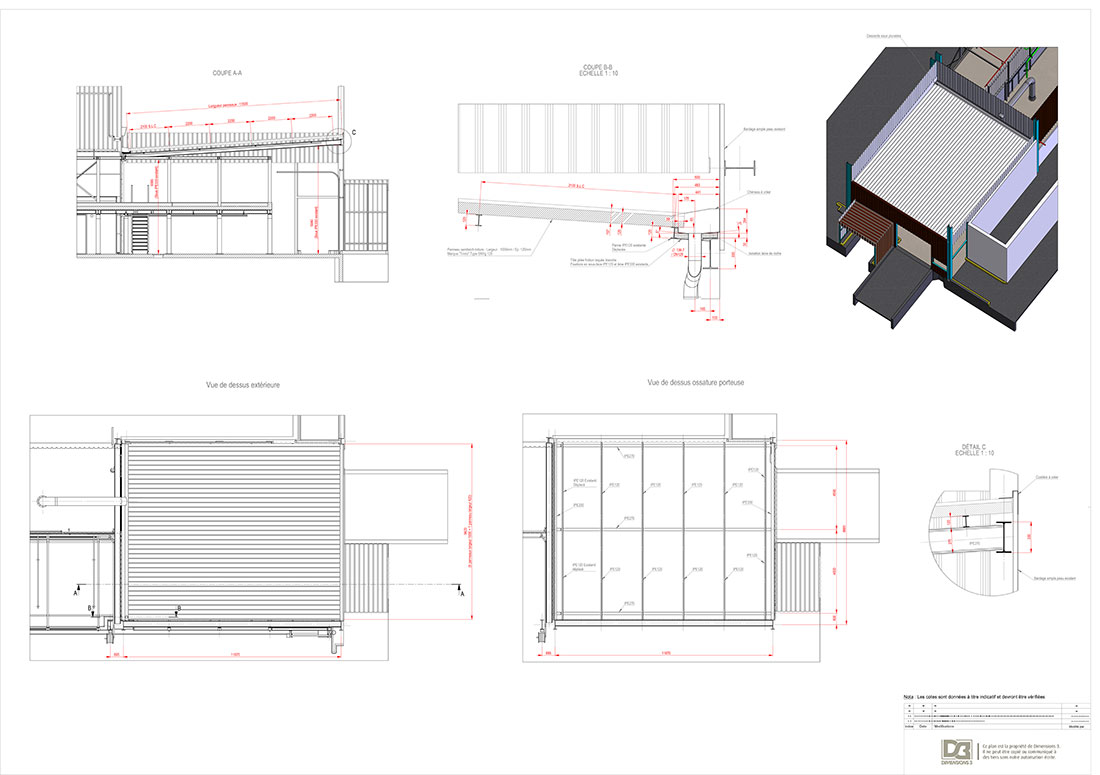

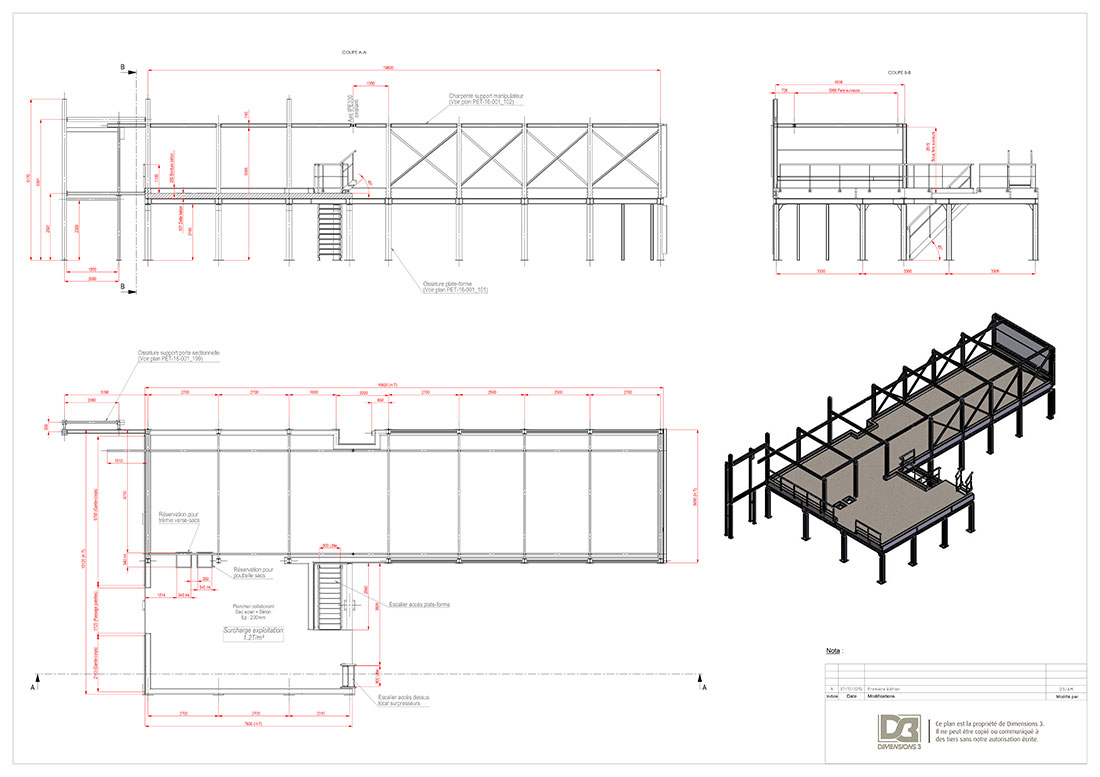

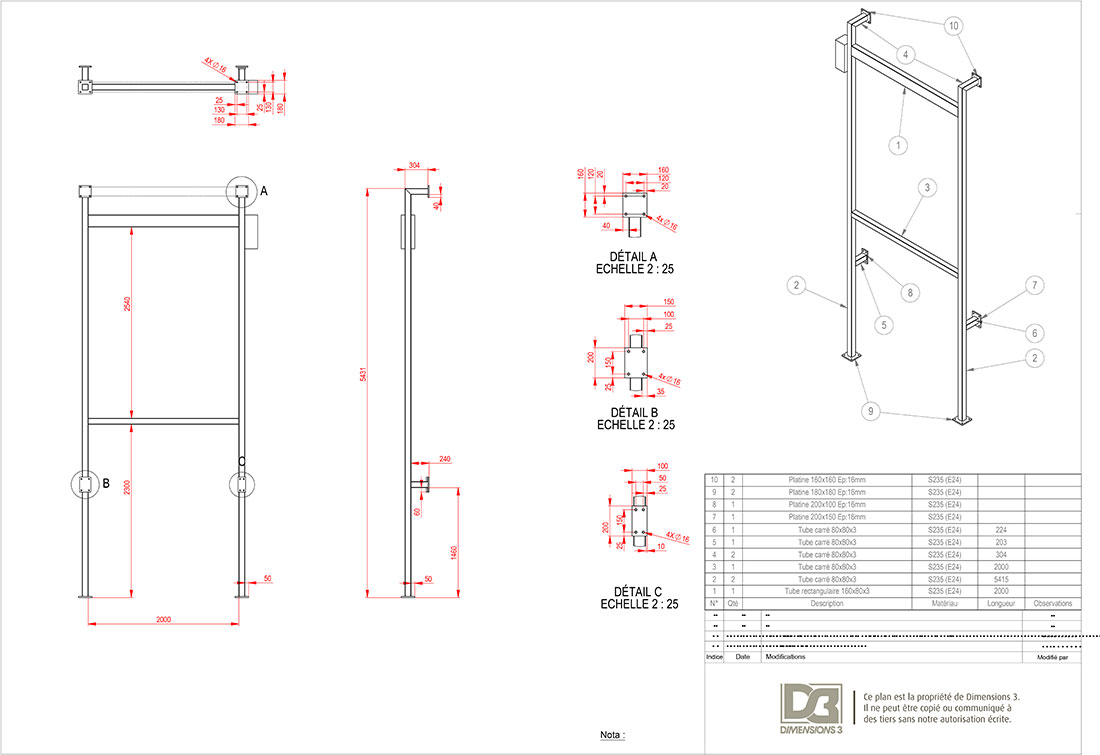

• Dimensionnements, études de construction et plans d’exécution des plateformes supports et ossatures de cloisonnement
• Études de construction des réseaux de tuyauteries

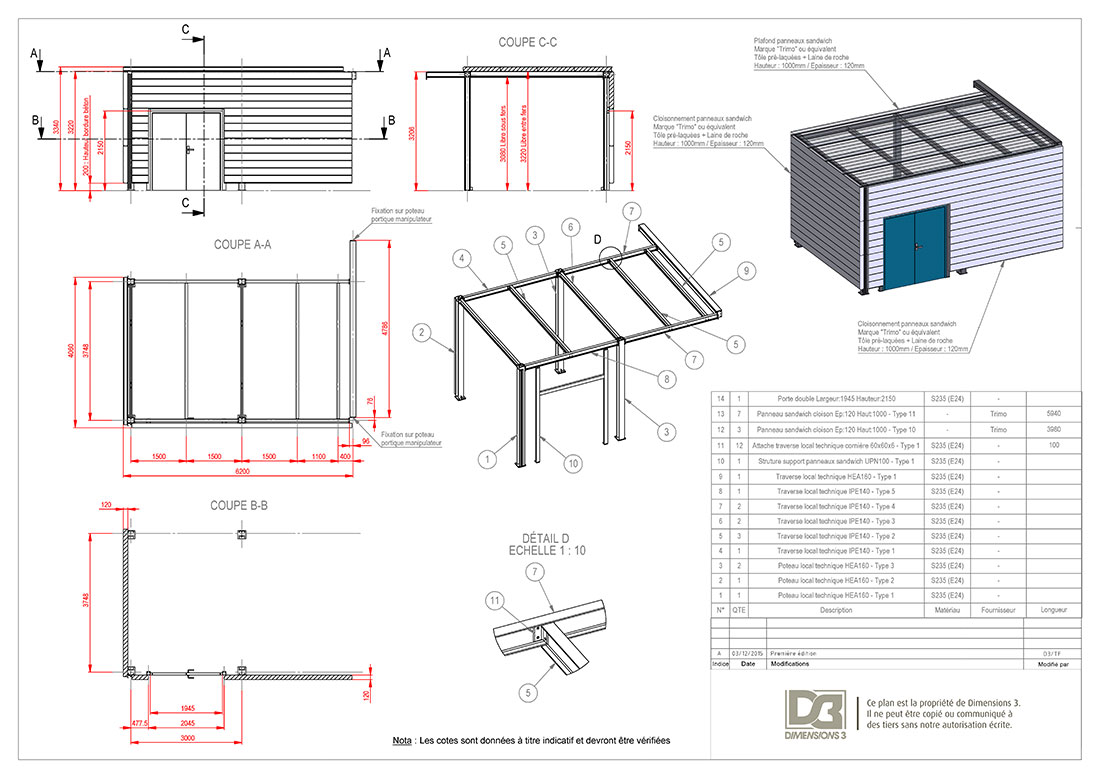

• Rédaction cahiers des charges structures/génie civil, tuyauteries & Serrureries
• Consultations entreprises & Analyse des offres
• Contrôles & Suivis des réalisations

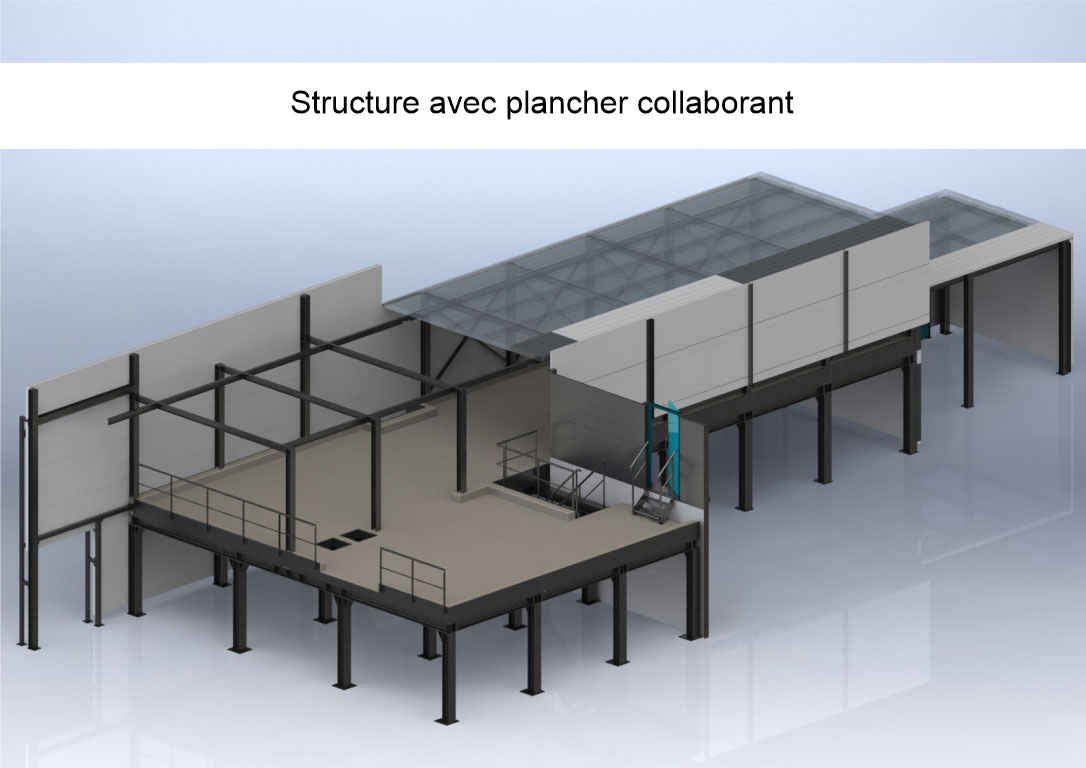

Le challenge de ce projet était de concevoir une structure métallique réunissant plusieurs fonctions : supportage d'une dalle béton (plancher collaborant), ossature de cloisonnement et support des chemins de roulement.
